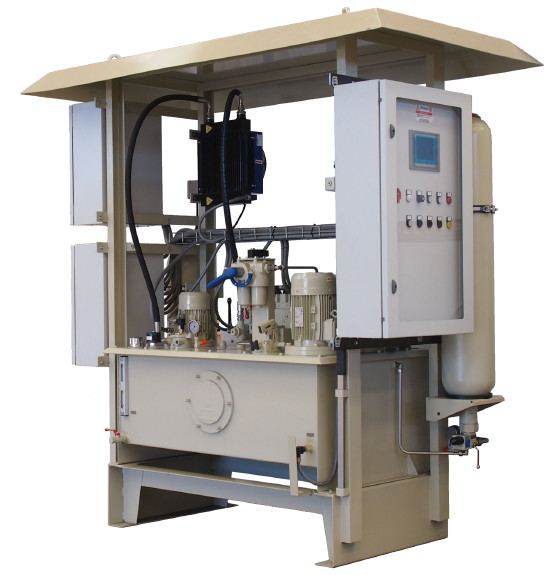

Unité de système de contrôle hydraulique électrique/énergie hydraulique équipée de la porte d'inspection

 Système de contrôle



L'unité d'énergie hydraulique est donnée en réservoir en acier approprié pour le service extérieur capable rassembler le plein volume d'huile actuel dans le circuit. Le réservoir est équipé de la porte d'inspection, reniflard avec le filtre, 2 commutateurs de niveau, 1 commutateur de la température, 1 indicateur de niveau visuel.

Deux groupes principaux P1 et P2, chacun de pompe à moteur équipé d'un moteur électrique, sont fournis sur le réservoir ; la pompe de déplacement fixe peut fournir le débit exigé à une pression de la barre 200.

Groupe de filtrage/de traitement composé par la pompe de déplacement fixe P3, le filtre avec le détecteur obstruant (DPS3) et l'échangeur (r) avec la fan pilotée par le thermostat interne est fourni à bord.

Les fonctions des pompes principales sont :

pompe active du n° 1, pour maintenir toutes les soupapes de commande en position d'ouverture fermée/ou sous le contrôle continu.

n° 1 support-par la pompe à déclencher sur le signal d'alarme du commutateur de basse pression monté sur la tubulure commune de la livraison de pompe

Le débit de pompe est suffisant pour assurer le temps maximum de course requis en mode de contrôle pour chaque valve sans comporter l'intervention d'accumulateur.

Quatre manos-contact sont installés dans la tubulure commune de la livraison des groupes de pompe à moteur, comme suit :

PS1 fournit le « bas signal de pression d'huile »

PS2 fournit « le signal de pression d'huile minimum » (c.-à-d. usine hors de commission).

PS3 arrête la pompe active

PS4 met en marche la pompe active





Un accumulateur A1, constamment inséré sur la tubulure de la livraison, est installé sur l'unité d'énergie hydraulique pour accorder le changement sans problèmes d'un groupe de moteur/pompe à l'autre.

La soupape de trop-plein VS3 commande la pression d'huile dans le circuit primaire.

Deux ont scellé les soupapes de sûreté maximum de pression VS1 et VS2 sont montés sur des débits de pompe.

Un double filtre F équipé de détecteurs obstruants électriques DPS1-DPS2 est installé au débouché d'unité de puissance.

L'unité d'énergie hydraulique est équipée de deux coffrets d'extrémité : le premier est prévu pour les câbles d'instrumentation, le second pour les moteurs électriques.

Un accumulateur (20 litres) aide les pompes pour le contrôle et les actions rapides des valves reliées.

Des vannes électromagnétiques pour des mesures d'urgence et les valves proportionnelles pour le mode de contrôle sont installées sur le cylindre hydraulique.





Options :

Système de chauffage

Accumulateur (10 litres)

Valve de décompression pour l'accumulateur avec la certification du PED

Pompe à main

Première huile remplissante

Unité de remplissage et d'essai pour des accumulateurs

Cabinet avec le PLC pour la gestion de HPU (aucune alimentation d'énergie de solénoïde)

Servocylinders avec le solénoïde intégré et les valves proportionnelles.
