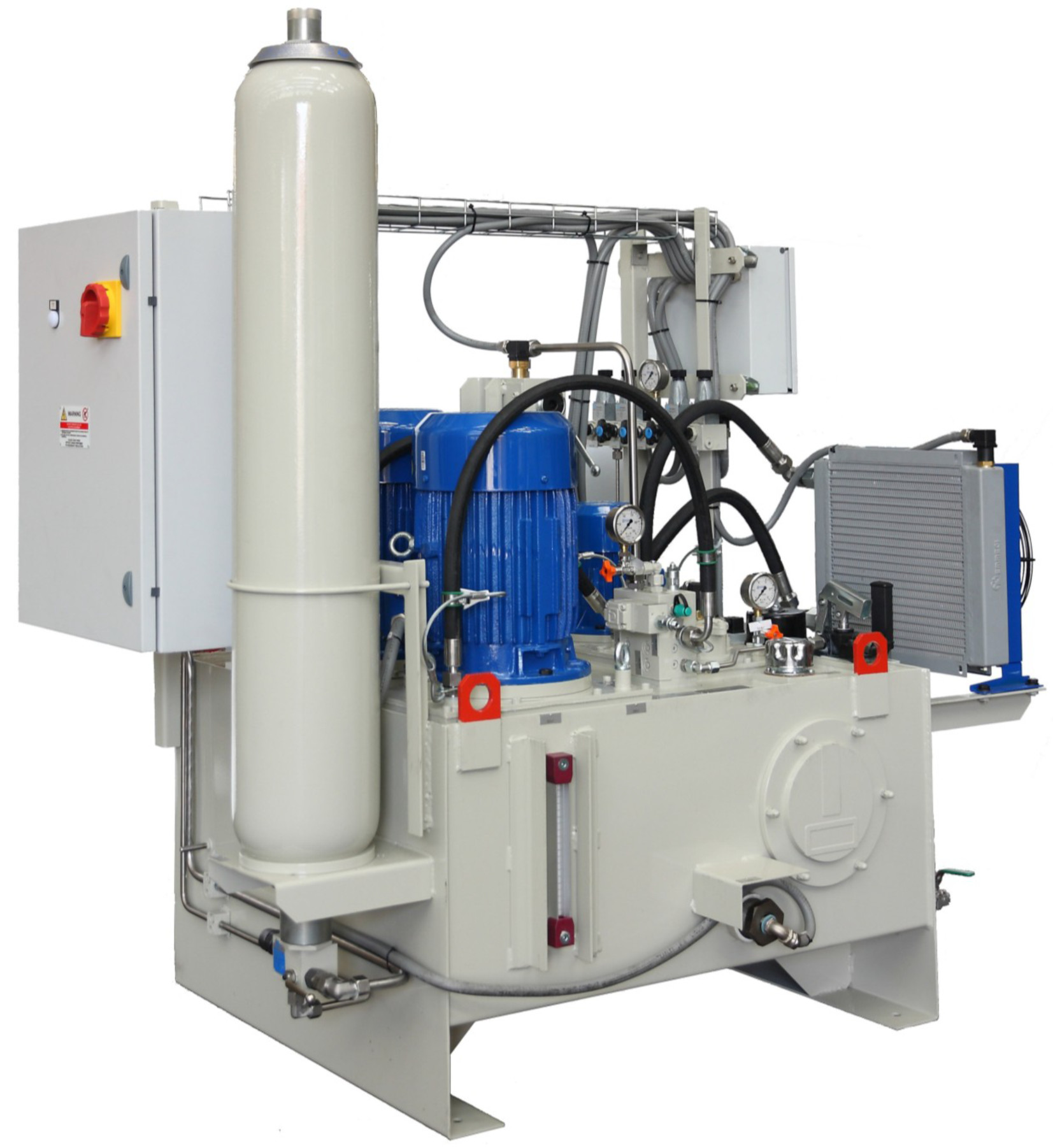

Système à télécommande de système de contrôle hydraulique de HCP/valve hydraulique d'industrie



PANNEAU DE COMMANDE HYDRAULIQUE (HCP)



Le panneau de commande pour des soupapes de commande se compose :

Valves proportionnelles du SV, fournies avec les circuits électroniques intégrés

Vannes électromagnétiques MARCHE-ARRÊT et à deux positions (EV), pour effectuer des mesures d'urgence

accumulateur

Le panneau de commande pour la valve MARCHE-ARRÊT se composent :

Vannes électromagnétiques MARCHE-ARRÊT et à deux positions (EV), pour effectuer des mesures d'urgence

accumulateur

Le temps de réponse des valves MARCHE-ARRÊT peut être séparément ajusté par les dispositifs de étranglement appropriés.

Le circuit hydraulique devrait être équipé de soupapes à vanne pour permettre des actions d'entretien.

On permet des cycles complets, quand les pompes sont toujours, d'ici 15 minutes d'arrêt de pompe, en raison des fuites.

Options :

Pompe à main

Certification de SIL 2 pour des actions d'échec





L'armoire de commande électrique est fournie avec un conducteur/transformateur superflus pour que les circuits auxiliaires (240 VCA 24 volts continu), les voyants d'alarme, les lampes, les contacteurs et n'importe quel autre composant nécessaire accorde l'efficacité de l'équipement hydraulique de totalité.

L'armoire, équipée d'un fan (extracteur) complet avec la cartouche remplaçable, inclut une prise électrique auxiliaire.

Construit selon les normes industrielles, avec le degré minimum IP42 de protection, loge le système de contrôle pour que les vannes électromagnétiques de secours et 1 PLC contrôle l'unité d'énergie hydraulique, le panneau de commande et les signaux d'échange avec la salle de commande.

Des circuits auxiliaires sont séparément protégés, même lorsque superflu (pompes contrôle, alimentation d'énergie de PLC et valves proportionnelles).

Entrée de câble du fond.

Le câble maximum se prolongent de l'armoire jusqu'au panneau de commande approximativement 200 M.

La résistance maximum des valves proportionnelles fournissent le câble 2 W.

Tailles approximatives 1200 x 2000 (+ 100) x 600 millimètres.

Les voyants et les boutons poussoirs d'alarme suivants sont montés sur l'avant :

Lumières :

Mise sous tension

Alarme principale

Avertissement



Boutons poussoirs :

Urgence

Remise d'alarme

Début de pompes

Arrêt de pompes

Sélecteur opération automatique/manuelle.



FONCTIONS DE COMMANDE DE PLC

Les cylindres sont contrôlés par un PLC, situé à l'intérieur de l'armoire électrique. Le PLC commande la position de cylindres selon les points de réglage transmis par la salle de commande, et contrôle les signaux d'échec et de secours aussi bien que le changement de pompe.

Le PLC est équipé d'affichage et de clavier laissant vérifier les paramètres programmés sur le site, et les modifier en cas de besoin.

L'accès à la modification de paramètre est protégé par mot de passe.
